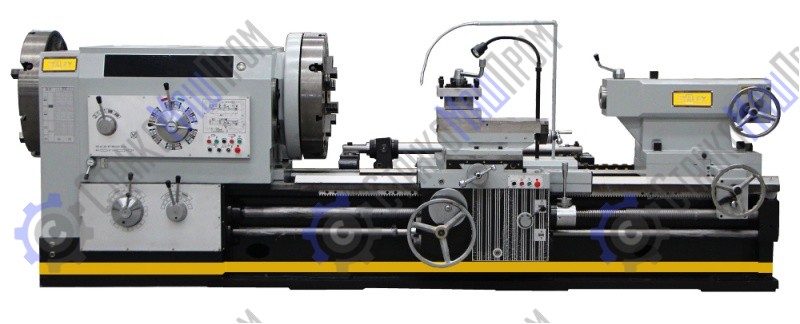

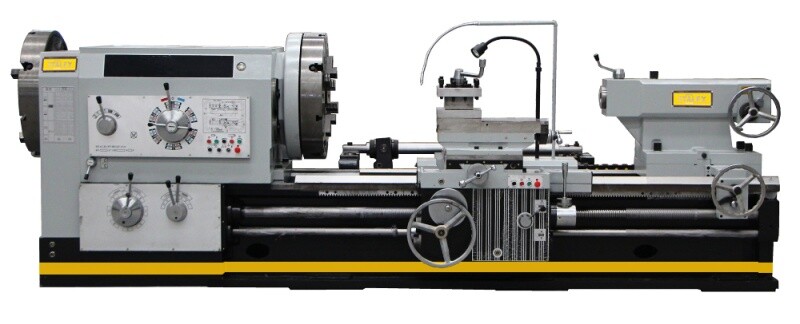

Трубонарезной станок STALEX Q1332x1500
Каталог
Описание
Станок модели Q1332 является универсальным токарно-трубонарезным станком, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать детали трубных соединений, нарезку замковой резьбы на бурильных трубах, применяемых для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.
Особенности станка:
- Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб.
- Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя механизированными 4-х кулачковыми планшайбами Ø780мм с электрозажимом.
- Другой, длинный конец трубы, проходящий через шпиндель, поддерживается напольным люнетом.
- Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц.
- Электрокомпоненты применяемые в станке Schneider Electric
- Изготовлен по стандартам СЕ.
Характеристики
| Диаметр обточки над станиной | Ø1000мм |
| Ø обточки над поперечным суппортом | Ø610 мм |
| Расстояние между центрами | 1500 мм |
| Макс. длинна обточки | 1250 мм |
| Ширина станины | 755 мм |
| Макс. масса детали, обрабатываемой в центрах | 6 000 кг |
| Частота вращения шпинделя, 9 | 7,5-280 об/мин |
| Диапазон диаметров для нарезания резьбы | Ø190-Ø320 мм |
| 4-х кулачковая планшайба | Ø780 мм (2 шт) электрозажим |
| Проходное отверстие шпинделя | Ø330 мм |
| Поперечный ход | 520 мм |
| Продольная подача ось X (32) | 0,05-0,75 мм/об |
| Поперечная подача ось Z (32) | 0,1-1,5 мм/об |
| Метрическая резьба, 23 | 1-15 мм |
| Дюймовая резьба, 22 | 28-2TPI |
| Максимальный размер инструмента | 45х45 мм |
| Угол поворота резцедержателя | 90º |
| Ускоренное перемещение продольного суппорта ось Z | 3,640 мм/мин |
| Ускоренное перемещение поперечного суппорта ось X | 1,870 мм/мин |
| Конус пиноли задней бабки | MT-6 |
| Ход пиноли задней бабки | 300 мм |
| Диаметр пиноли задней бабки | Ø160 мм |
| Габаритные размеры станка (ДхШхВ) | 4900×2100×1600 мм |
| Мощность главного привода | 22,0 кВт |
| Мощность двигателя подачи | 1,5 кВт |
| Мощность двигателя СОЖ | 0,125 кВт |
| Масса нетто | 11200 кг |
Комплектация и особенности
Комплект поставки:
- 4-х кулачковая планшайба Ø780 мм (2 шт.) электрозажим(педаль)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Защитный экран патрона (2 шт)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
