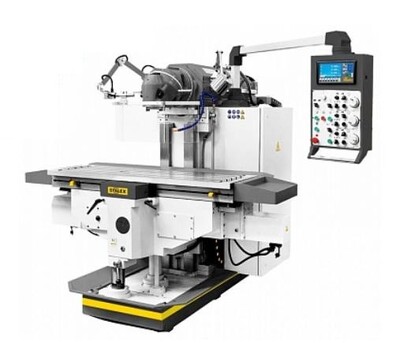

Универсально-фрезерный станок Stalex MUF90 Servo
Каталог
Описание
Особенности станка:
- Вертикальный и горизонтальный шпиндель
- Усиленные упорные подшипники шпинделя
- Автоматическая подача по осям Х/Y/Z
- Вращение на шпиндель, передается посредством клиноременной передачи
- Автоподача пиноли шпинделя
- Серводвигатель перемещений по осям X/Y/Z
- Пневмозажим инструмента
- Пульт управления нового образца
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- Изготовлен по стандарту СЕ
- Электрокомпоненты Schneider Electric
Характеристики
| Размер стола, мм | 1600х360 |
| Перемещение стола по оси X, мм | 1300 |
| Перемещение стола по оси Y, мм | 300 |
| Перемещение стола по оси Z, мм | 400 |
| Диапазон рабочих подач по осям Х/ Y/ Z, мм/мин | 30-750/20-500/15-375 |
| Ускоренные подачи по осям X/Y/Z, мм/мин | 1200/800/600 |
| Т-пазы, мм | 3-18-80 |
| Конус шпинделя | ISO50 7:24(гор) ISO40 7:24(верт) |
| Ход пиноли шпинделя, мм | 127 |
| Автоподача пиноли шпинделя, мм/об | 0,04/0,08/0,15 |
| Расстояние шпиндель/стол, мм | 200-650 |
| Поворот стола в горизонтальной плоскости | ±45 |
| Расстояние от оси горизонтального шпинделя до поверхности стола, мм | 20-470 |
| Перемещения консоли в горизонтальной плоскости, мм | 550 |
| Скорость вращения шпинделя, об/мин | 60-1800, (гор), 12 58-6000, (верт),20 |
| Мощность главного двигателя, кВт | 5.0 (гор)/ 5.5(верт) |
| Крутящий момент AC сервопривода оси X, Y, Z,Nм | 10 |
| Объем бака СОЖ, л | 55 |
| Объем масла в горизонтальной коробке передач, л | 14 |
| Габаритные размеры упаковки, мм | 2150×2150×2250 |
| Масса нетто/брутто, кг | 2850/3050 |
Комплектация и особенности
Комплектация станка:
- Зажимная тяга - 2 шт.
- Тиски 160 мм
- Цанговый патрон с набором цанг ER32/ISO40
- Оправка для горизонтального фрезерования.
- LED лампа местного освещения
- Система подачи СОЖ
- Инструмент для обслуживания
- УЦИ по трем осям
